試驗(yàn)方案：特種薄膜拉伸試驗(yàn)方法
計(jì)算標(biāo)準(zhǔn)：GB/T 1040.3-2006
試驗(yàn)日期：2018-01-22
試驗(yàn)設(shè)備：三思泰捷CMT2000單柱式拉力試驗(yàn)機(jī)
送檢單位：湖南工業(yè)大學(xué)
試驗(yàn)速度：5 mm/min
引伸計(jì)標(biāo)距：25 mm
原始標(biāo)距：25 mm


備注：湖南工業(yè)大學(xué)，位于湖南省株洲市，是中國第一個(gè)被國際包裝協(xié)會（IAPRI）接納的會員單位、中國包裝聯(lián)合會包裝教育委員會的主任單位、中國包裝聯(lián)合會副會長單位和中國包裝技術(shù)培訓(xùn)中心。在國內(nèi)包裝材料與技術(shù)領(lǐng)域?qū)儆跈?quán)威院校。

試驗(yàn)數(shù)據(jù)：

    寬度    厚度    最大力    抗拉強(qiáng)度    彈性模量    斷裂伸長率
單位    mm    mm    N    MPa    MPa    %
試樣1    15    0.028    92.95    221.30    2378.03    41.58
試樣2    15    0.028    92.47    220.18    2146.92    45.32
試樣3    15    0.028    94.25    224.41    2414.59    42.43
最大值    --    --    94.25    224.41    2414.59    45.32
最小值    --    --    92.47    220.18    2146.92    41.58
平均值    --    --    93.22    221.96    2313.18    43.11

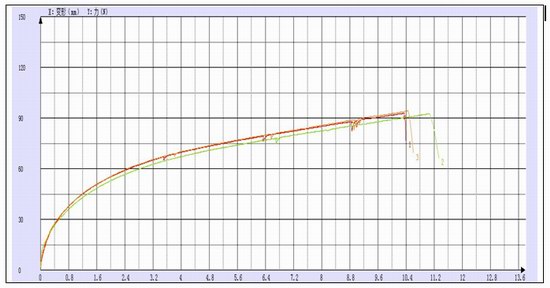

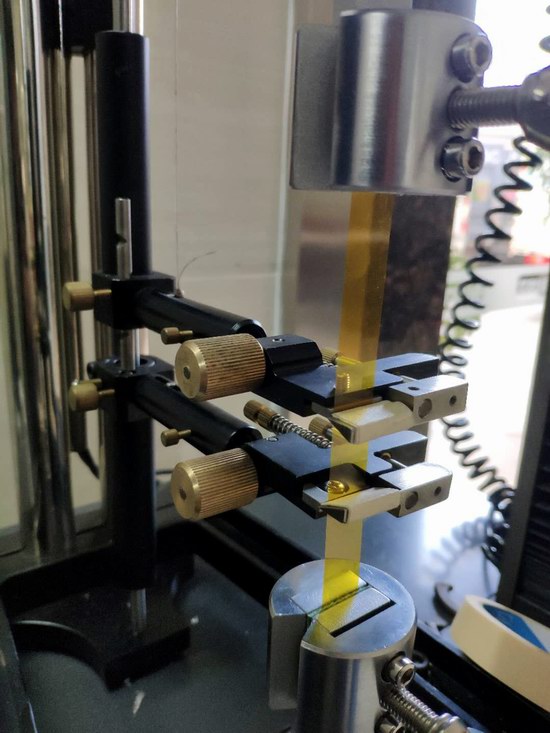

試驗(yàn)曲線：
